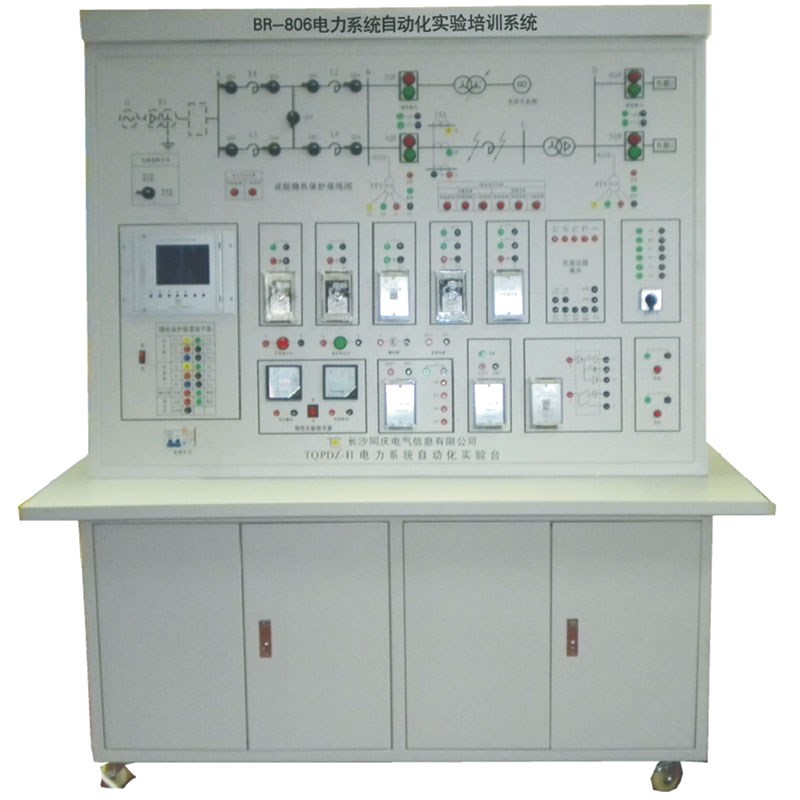

主要由三相调压器、移相器、电抗器、电压互感器、电流互感器等组成。实验系统采用三相调压器产生可调的电压信号，利用真实的电抗器组产生电流信号，并可利用移相器对电流信号进行灵活的相位调节。电压互感器和电流互感器将模拟一次设备的大电压、大电流信号转移为二次电压、电流信号，提供给继电保护装置使用。

2、一次主接线图

实验系统中包括继电保护一次模拟接线图，由系统电源、2条线路、1台变压器、多个模拟断路器组成，并提供备用电源和负载接口。一次模拟主接线可模拟系统最大、最小、正常运行方式，并可模拟中性点直接接地和不接地系统。线路阻抗具有多个电抗抽头，可模拟不同长度的线路。在一次模拟主接线的线路和变压器上课设置接地、相间短路和三相短路故障。

3、常规继电器及控制回路部分

实验系统中包括常规电流继电器、电压继电器、功率方向继电器、阻抗继电器、差动继电器、重合闸、时间继电器、中间继电器、闪光继电器、冲击继电器等常规继电器。常规继电器即可单独使用，也可构成成组继电保护使用。
