1、电源:AC220V 50HZ
2、直流电源:输入AC220V 输出DC24V/2A
3、可编程控制器:三菱FX1S-20MR主机,12输入,8输出
4、油泵电机功率:250W 配有专用的稳压直流电机调速器调速范围:0-1700r/MIN
5、实训工作时离液压实训台1.5m远处噪声≤58dB
6、实训油路液流压力要求需0.5-1Mpa
7、电磁换向阀:AC220V 吸力3Mpa
8、实训装置外型尺寸:1500*650*1700mm
二、主要特点

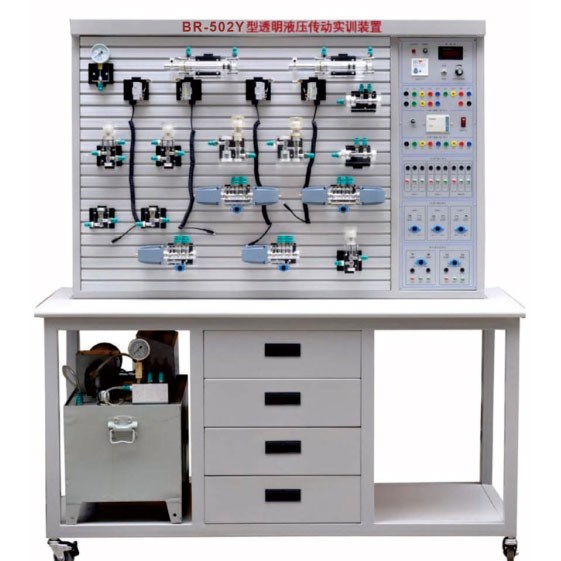

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电气控制器件、可编程控制器等组件组成。
2、实训桌、实训台为铁质双层亚光密文喷塑结构,实训桌柜内存放液压元件等。
3、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上。油路搭接采用快换接头,拆接方便,不漏油。
4、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实训组装回路快捷,方便。
5、通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活实现其功能。
6、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程控制的优越性和先进性,加深对PLC编程器的了解与掌握。
三、透明液压PLC控制基本实训回路
1、用手动换向阀的换向回路
2、用中位机能换向阀的用锁回路
3、用液控平向阀的闭锁回路
4、压力调定回路
5、耳机压力控制回路
