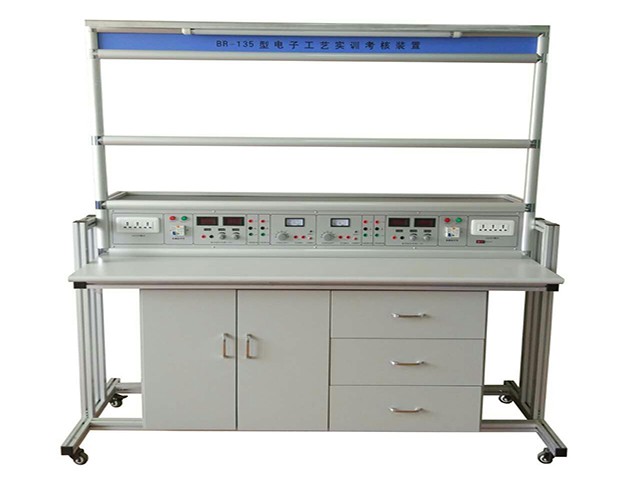

实验台图示：提供一百多种实训模块，各模块的接口均已引至板上的专用插脚上，通过模块的弹性插脚在专用实训操作底板上拼插。学生可按电路组合各种实训线路，完成不同的实训项目；配置多种典型的实训套件，可锻炼学生对电子产品焊接、组装以及整机调试的技能。电源、测量仪表输出端以接线柱和接线端子两种方式引出，实训操作方便；学生科设计、撘接、调试、验证新的电子电路，培养创新意识和能力。 1、技术性能输入电源'单相三线~220V±10% 50Hz工作环境：温度-10℃~+40℃相对湿度≤85%（25℃）海拔<4000m装置容量：≤700VA外形尺寸：1600mm*700mm*1920mm安全保护：具有漏电压和漏电流保护、过载保护等功能，安全符合国家相关标准2、基本配置及功能实训装置由实训台、电源控制屏、实训模块、实训套件、实训工具等组成。实训台采用工业铝合金框架结构，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表，也可挂放其它通用电工电子实训挂箱，扩展完成多门课程实训：第二层可放置PVC夹板，用来夹放实训图纸。顶部没有40W照明日关灯一盏；实训台下方没有四个带刹车的万向轮，便于移动和固定。3、电源控制屏电源控制屏为铁质双层亚光密纹喷塑结构，铝质面板。主要由2组低压交流电源、直流可调稳压电源、直流开关稳压电源、各种测试仪表等组成，可同时满足2人完成不同的实训内容，方便实训考核。4、具体功能如下：直流可调稳压电源（两路）0.0~30V/2A、±5V/2A固定输出，具有过载、短路软保护功能，设有两个三位半数显指示，分别指示当前输出的电压值和电流值。直流开关稳压电源（两路）±12V/2A、±5V/2A固定输出，具有短路、过流保护及自动恢复功能。低压交流电源（两路）3~24V低压交流电源输出，分3V、6V、9V、12V、15V、20v、24V七档可调，输出端具有短路保护、过载保护及自动复位功能。 测量范围0~200V，分2mA、2V、20V、200V四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级。直流数显毫安表（两只）测量范围0~2000mA，分2mA、20mA、200mA、2000mA四档，直键开关切换，三维半数字显示，精度0.5级。提供两组接线柱和接线端子转接口单元，实训操作方便。提供12路AC220V电源插座接口，可为外配仪器设备提供工作源。5、实训模块（1套共214块）提供电阻器、电容器、电位器、电感器、脉冲变压器、稳压二极管、整流二极管、场效应管、单相晶闸管、双相晶闸管、TGBT管、复位按钮开关、钮子开关、白炽灯、数码管、集成稳压管、声电传感器、扬声器、蜂鸣器、元件插座、音乐片、电阻温度计、运放电路、继电器、单结晶体管触发电路、功率放大集成电路、逻辑电平输出、编码开关电路等129种实训模块。实训模块采用ABS材料制作而成，面板上印有元件符号采用最新国家标准，具有整体结构紧凑、外观美观大方、安装简单、使用保管方便等特点。配置四孔电路插板（必须是四孔），电路板一次性注塑而成，表面布有四孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。元件盒简洁直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体采用较科学的一体式结构，维修、拆装方便。6、配套工具：数字式万用表、元件盒、剥线钳、斜口钳、小十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、工具箱等常用工具。
