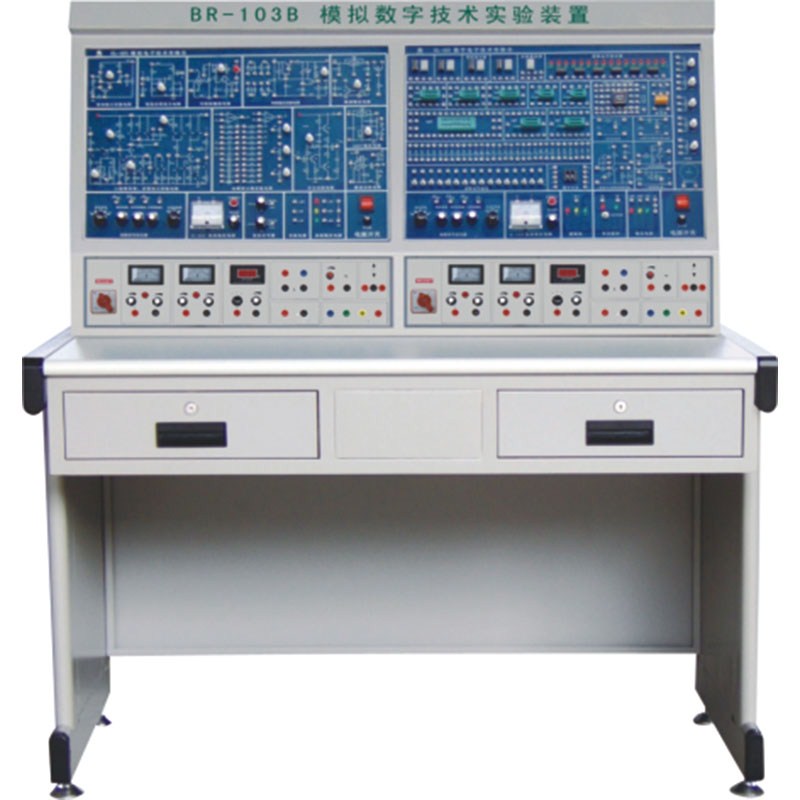

结构与性能

1. 尺寸：155*70*1300（mm）

2. 工作电源：220V/50Hz

3. 安全保护：电流型漏电断路器、电压型漏电保护器

4. 实验桌：钢木结构，铁质喷塑，耐磨防火面板，设有抽屉、柜子用于存放工具、配件等。

5. 模拟电路实验部分：

1．可调直流稳压电源：0-30V/1.5A连续可调，自动换档，自动过载保护自动恢复功能。

2．固定直流稳压电源：正5伏/3A；正负12伏/1A

3．交流电源：9伏、18伏、双9伏。

4．函数信号发生器：波形：正弦波、三角波、方波；频率范围：5Hz-550KHz连续可调。输出幅度：正弦波大于0-10Vp-p。

5．频率计：测量范围：1Hz-8MHz；6位数显；自动换档；输入阻抗不小于1MΩ/20PF；灵敏度：〈80mV

6．数字交直流毫伏表：三位半数显，测试范围2mV-200V(有效值)，琴键开关切换，0.5级精度。

7．直流信号源：双组-1V-+1V输出。

8．实验板上设有单管、多管、差动放大电路；集成运放实验电路；分立、集成功率放大电路、场效应管放大电路、可控硅整流实验电路、串联、集成稳压实验电路等。

6. 数字电路实验部分：

1．可调直流稳压电源：0-30V/1.5A连续可调，自动换档，自动过载保护自动恢复功能。

2．固定直流稳压电源：正5伏/3A；正负12伏/1A

3．函数信号发生器：波形：正弦波、三角波、方波；频率范围：5Hz-550KHz连续可调。输出幅度：正弦波大于0-10Vp-p。

4．频率计：测量范围：1Hz-8MHz；6位数显；自动换档；输入阻抗不小于1MΩ/20PF；灵敏度：〈80mV

5．逻辑笔、单次脉冲源。

6．实验板上设有逻辑电平关、逻辑电平指示器、8421译码器、拨码开关；40脚、16脚、14脚、8脚高

可靠活动集成插座、Lattice公司的CPLD ispLSI1016；实验用电阻器、电容器、电位器、继电器；部分

实验电路等

7．配Lattice公司的CPLD程序下载器

7. 测量仪表：

eq \o\ac(○,1)1电压表：量程DC200V 0.5级

eq \o\ac(○,2)2电流表：量程DC200mA 0.5级

eq \o\ac(○,3)3数字万用表：三位半数显

三、主要配置（学校只需自备普通双踪示波器就可完成全部实验内容）

1、实验桌、凳子

2、实验台

四、实验项目

模电部分

1、常用仪器的使用

2、二极管特性的简单测试

3、晶体三极管输入、输出特性的测试

4、晶体管单管放大器

5、两极放大电路

6、负反馈放大电路

7、射极跟随器

8、场效管放大电路

9、差分放大电路

10、RC正弦波震荡器

11、LC正弦波震荡器

12、运算放大器参数的测试

13、集成运放的比例求和运算电路

14、集成运放的积分与微分电路

15、集成运放的电压比较器电路

16、集成运放的波形发生电路

17、集成运放的有源滤波器电路

18集成功效放大器

19、OTL功率放大器

20、集成稳压器

21、串联稳压电路
